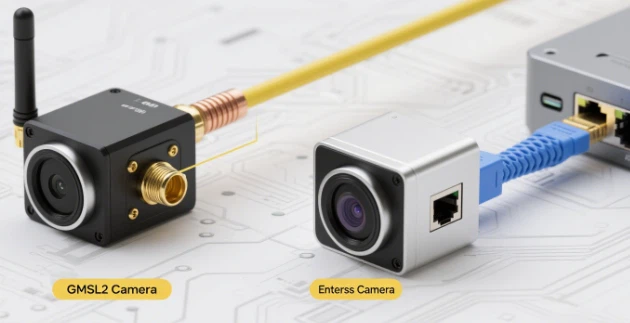

GMSL2 vs Ethernet kamera: glavne razlike u ugrađenom vidu

Prenošenje visokokvalitetnih, slikovnih podataka visoke širine uvijek je bilo presudno za dizajn sustava vida. To se posebno odnosi na područja poput autonomne vožnje, industrijske automatizacije i robotike, gdje su ključni da duge udaljenosti, niska karata i vrlo pouzdan prijenos podataka. GMSL2 kamere i Ethernet kamere su dva glavna tehnološka rješenja. Svaka ima svoje tehničke prednosti i primjenjive scenarije, ali također predstavlja svoje izazove.

Kao savjetnik specijaliziran za module kamera, ovaj će članak pružiti dubinsku analizu načela, arhitekture i razlika u performansama između ove dvije velike tehnologije prijenosa: GMSL2 i Ethernet. Iz perspektive inženjera, istražit ćemo prednosti i nedostatke GMSL2 vs. Ethernet i pružiti praktični vodič za odabir koji će vam pomoći da donesete najinformiraniju odluku za svoju ugrađenu viziju.

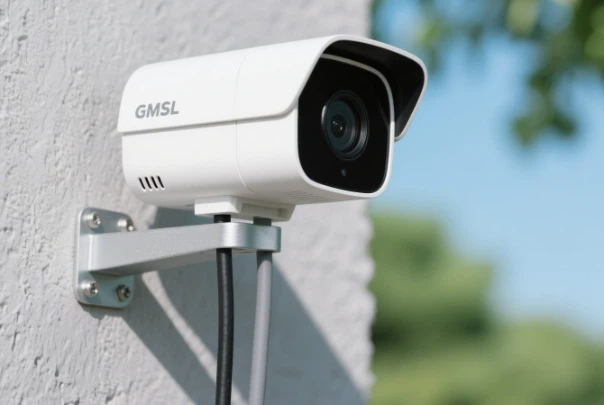

Što je GMSL2 kamera?

GMSL2 (Gigabit Multimedia Serial Link 2) je serijski komunikacijski protokol koji je razvio maksimalno integrirani (sada analogni uređaji). Dizajniran je za visokopojasne širine, videozapise s niskim kašnjenjem i kontrolni prijenos podataka u automobilskim i industrijskim aplikacijama. GMSL2 modul kamere obično se sastoji od CMOS senzora slike i GMSL2 serializer čipa. Ovaj serializator pakira i prenosi MIPI CSI-2 tok podataka s senzora velikom brzinom.

Jezgra GMSL2 leži u njegovoj učinkovitoj arhitekturi. Može istodobno prenijeti slike velike brzine, dvosmjerne upravljačke naredbe i napajanje preko jednog koaksijalnog kabela ili oklopljenog kabela upletenog para (STP). Ova integracija "s jednim kablom" značajno pojednostavljuje dizajn kabelskog snopa, smanjujući troškove kabliranja i složenost. To je značajna prednost za autonomne vožnje i ADAS sustave, koji su ograničeni na prostor i osjetljivi na težinu kabela.

Što je Ethernet kamera?

Ethernet kamera koristi Ethernet protokol za prijenos slikovnih podataka. Poznate mrežne tehnologije koristi za pakiranje slikovnih podataka u standardne IP pakete i šalje ih preko Ethernet kabela. AnModul ethernet kamereObično uključuje senzor slike, procesor signala slike (ISP) i SOC ili FPGA koji kapsulira video stream u Ethernet pakete.

Prednosti Etherneta leže u svojoj svestranosti i širokom ekosustavu. Omogućuje kamerama da se integriraju u postojeću standardnu ​​mrežnu infrastrukturu i neprimjetno komuniciraju s drugim mrežnim uređajima. Nadalje, Ethernet za industrijsku viziju vrlo je zreo, podržavajući industrijske standardne protokole poput Gige Vision-a, olakšavanje integracije kamere i interoperabilnosti.

Što je Ethernet kabel?

Ethernet kabeli su temelj povezivanja Ethernet kamere. Sastoje se od više upletenih parova žica koje se koriste za prijenos podataka između mrežnih uređaja. Ethernet kabeli dolaze u raznim vrstama, kao što su CAT5E, CAT6 i CAT7, ovisno o brzini podataka i strukturi zaštite kabela.

Vrste Ethernet kabela

CAT5E podržava Gigabit Ethernet, CAT6 podržava brzinu do 10 Gbps, a CAT7 nudi još veće performanse. U strojnom vidu i industrijskim primjenama, zaštićeni kabeli STP (zaštićeni upleteni par) često se koriste za otpor elektromagnetskih smetnji.

GMSL2 vs. Ethernet Usporedba performansi: temeljne tehničke specifikacije

U ugrađenom vizijskom polju, odabir između GMSL2 i Ethernet zahtijeva dubinsku usporedbu na temelju nekoliko temeljnih tehničkih specifikacija.

Slijedi detaljna usporedba performansi GMSL2 vs. Ethernet:

1. Širina pojasa:GMSL2 ima tipičnu propusnost od 6 GBPS, što može podržati više HD video struje, ali njegova je propusna širina fiksirana. Ethernet propusna širina ovisi o standardu, kao što su gige (1Gbps), 10Gige (10Gbps), pa čak i viši. Međutim, širina pojasa Ethernet se dijeli, a prisutnost drugih uređaja na mreži smanjuje dostupnu propusnost.
2. Latencija:GMSL2 koristi serijski prijenos od točke do točke, što rezultira izuzetno niskom i determiniranom latencijom, obično u rasponu mikrosekunde. To je ključno za primjene kritičnih reakcija u stvarnom vremenu poput ADAS-a. Ethernet latencija je relativno visoka i neizvjesna zbog obrade snopa protokola i prebacivanja mreže, što je bolna točka u stvarnim kritičkim scenarijima.
3. Pouzdanost i robusnost:GMSL2 inherentno nudi odličan imunitet elektromagnetske smetnje (EMI), posebno preko koaksijalnih kablova, što ga čini vrlo otpornim na oštra okruženja poput automobila. Automobilske Ethernet kamere zahtijevaju složenije kablove i konektore za ublažavanje EMI.
4. Arhitektura:GMSL2 koristi arhitekturu izravne veze od točke do točke, s modulima kamere izravno spojenim na čip kontrolera host. Ethernet, s druge strane, koristi višestruku mrežnu arhitekturu, omogućavajući više kamera da se povežu s jednim prekidačem, što se zauzvrat povezuje na kontroler domaćina.
5. Kabeli i potrošnja energije:GMSL2 prenosi podatke, kontrolu i snagu istovremeno preko jednog kabela (POC, Power Over COAX), pojednostavljujući kabliranje i konzumiranje male snage. Iako Ethernetov POE (moć nad Ethernetom) također može prenijeti snagu, on uglavnom troši više snage od GMSL2.

GMSL2 nasuprot Ethernet arhitekturi Usporedba: Analiza razlika u arhitekturi jezgre

Arhitektura GMSL2 izgrađena je oko veza točke do točke. AGMSL2 modul kamereMora se izravno povezati s upravljačkim sustavom domaćina putem serializatora i deserializatora, ograničavajući skalabilnost sustava. Ova izravna veza osigurava izuzetno nisku latenciju i visoku pouzdanost. Ova je arhitektura idealna za Surround View Systems u autonomnoj vožnji, gdje svaka kamera ima namjensku vezu s podacima.

Suprotno tome, Ethernet za Industrial Vision koristi umreženu arhitekturu s više točaka. Više kamera može se povezati s istim sustavom upravljanja domaćinom putem Ethernet prekidača. Prodajno mjesto ove arhitekture je njegova fleksibilnost i skalabilnost. Inženjeri mogu lako dodati ili ukloniti kamere i utjecati na postojeću mrežnu infrastrukturu. Međutim, njegov je nedostatak u tome što se sudar podataka i nesigurnost kašnjenja povećava kako se povećava broj uređaja u mreži.

Kako ste odabrali jedan? Vodič za odabir i razmatranja odluka

U ugrađenim projektima vida, odabir između GMSL2 i Ethernet je odluka da inženjeri moraju odmjeriti na temelju svojih specifičnih scenarija primjene. Evo nekoliko praktičnih smjernica za odabir:

1. Zahtjevi u stvarnom vremenu:Ako vaša aplikacija ima izuzetno visoke zahtjeve za latencijom, poput upozorenja o odlasku trake ili otkrivanja pješaka u ADAS sustavima koji koriste GMSL2, niska latencija i determinizam GMSL2 su nezamjenjivi.
2. Dužina kabela i složenost ožičenja:U aplikacijama s ograničenim prostorom za kabliranje, kao što su automobilska i robotika, rješenje GMSL2 fotoaparata može značajno pojednostaviti dizajn, smanjujući troškove i težinu.
3. Skalabilnost sustava:Ako vaš projekt zahtijeva fleksibilnost za povezivanje više fotoaparata i ne zahtijeva visoke performanse u stvarnom vremenu, poput praćenja s više točaka ili daljinskog prikupljanja podataka u aplikacijama za industrijske vizije pomoću Ethernet-a, univerzalna mreža Ethernet Camera može biti bolji izbor.
4. Trošak i ekosustav:GMSL2 čipovi su općenito skuplji i imaju relativno zatvoreni ekosustav. Ethernet, s druge strane, nudi niže troškove čipova i komponenata i ogroman otvoreni i standardni ekosustav.

Sažetak

GMSL2 kamere i Ethernet kamere, dvije tehnologije prijenosa velike brzine, a svaka ima značajan položaj u ugrađenom vizijskom polju. GMSL2, s niskom latencijom, visokom pouzdanošću i jednostavnim rješenjima za kabliranje, idealan je izbor za autonomnu vožnju i ADAS. Ethernet se, s druge strane, ističe u industrijskim i općim poljima strojnog vida zahvaljujući svojoj svestranosti, skalabilnosti i zrelom ekosustavu.
